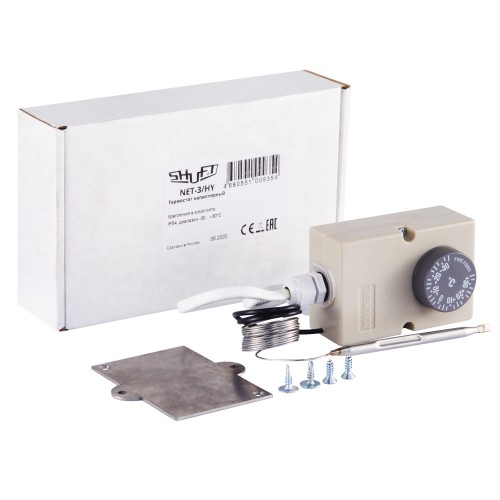

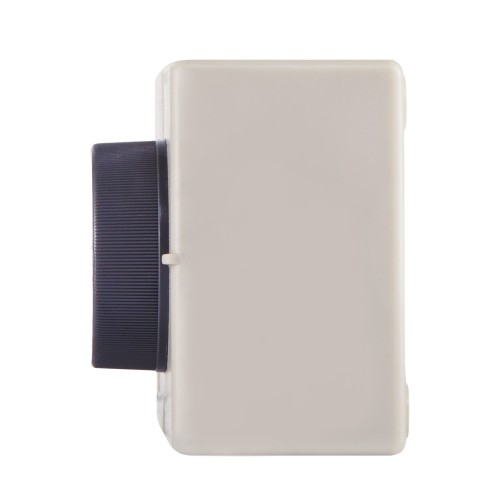

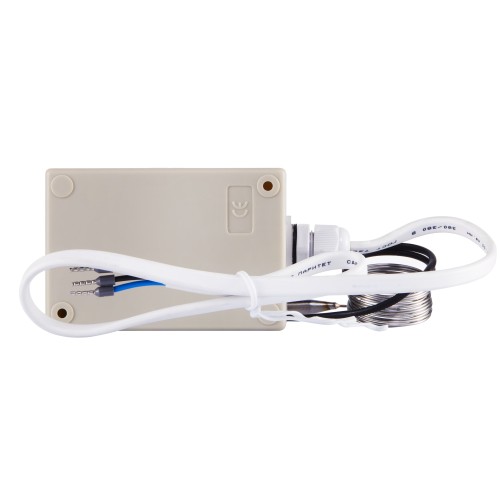

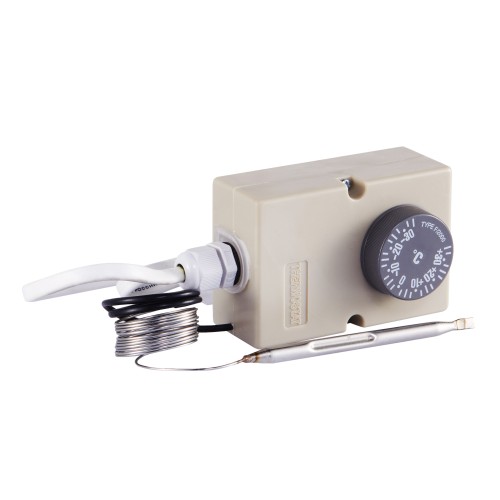

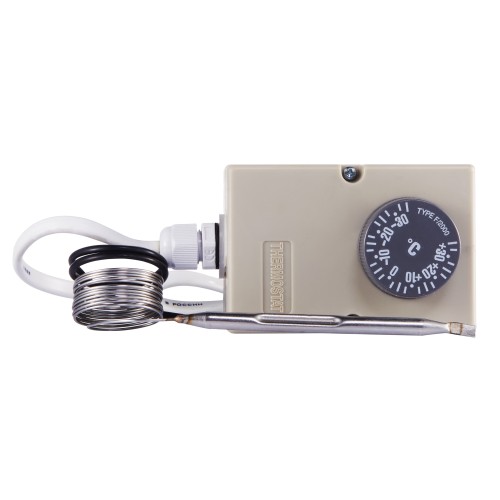

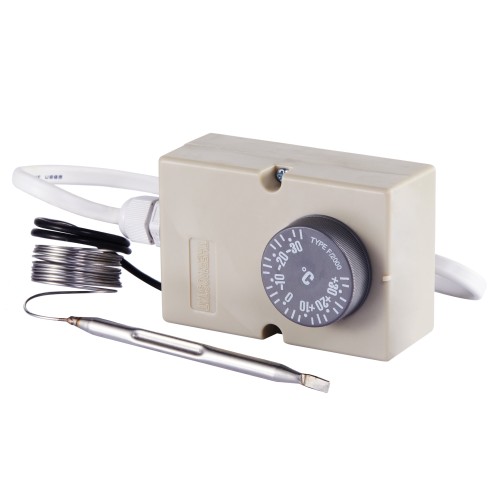

Термостат капиллярный NET-3/HY

Капиллярные термостаты с переключающим контактом SPDT предназначены для автоматического поддержания температуры. Термостат используется в системах автоматизации для управления исполнительными устройствами, а также для прямого включения исполнительных устройств. Диапазон измерения и регулировки 0...60 °С и -35...35 °С, корпус выполнен из пластика и изолирован от воздействий окружающей среды по стандарту IP54.

Принцип работы основан на свойстве объемного температурного расширения. Чувствительным элементом является термобаллон. Жидкость, находящаяся в баллоне термостата, нагревается, расширяется, и через капиллярную трубку избыточный объем переходит в сильфон. Сильфон удлиняется и передает усилие на контактную группу, замыкается группа контактов, работающая на охлаждение. Когда температура среды понижается, жидкость в баллоне термостата остывает, сильфон уменьшается, давление с контакта пропадает, замыкается другая группа контактов, работающая на нагрев. Таким образом осуществляется автоматическое поддержание заданной температуры в системе.
